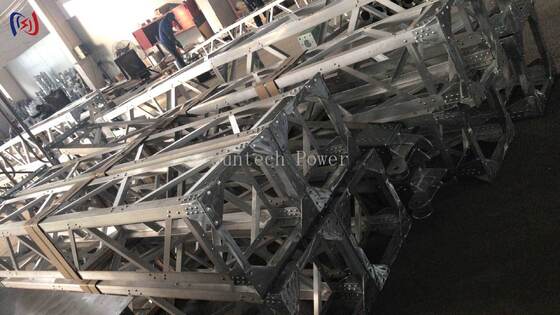

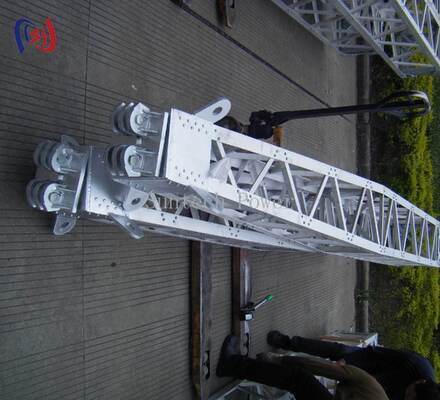

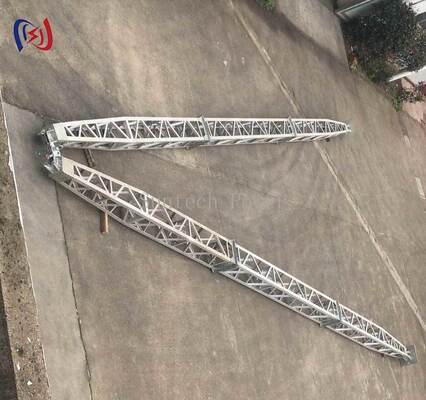

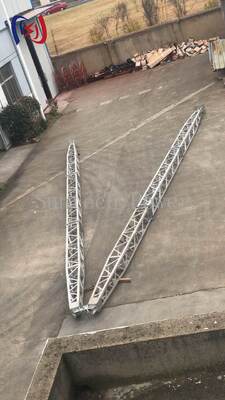

Palan à treillis modulaire en forme de A avec revêtement résistant à la corrosion pour le montage de tours de 8 à 28 m

1 pièce
MOQ
negotiable
Prix
Palan à treillis modulaire en forme de A avec revêtement résistant à la corrosion pour le montage de tours de 8 à 28 m
traits Galerie Description de produit Demandez une citation
traits
Caractéristiques
Nom: - Une barre en forme de A.
Modèle: LBR-250 à LBR-600D, GBR-300 à GBR-700
Numéro d'article.: 03361-03615
Gamme: 8 à 28 m
section: 250x250mm à 700x700mm
Facteur de sécurité: 2.5
Poids: 10,5x2 à 75x2 kg/m
Garantie: 1 an
Mettre en évidence:

Palan à treillis modulaire

,

Palan à treillis résistant à la corrosion

,

Palan en forme de A de 8 à 28 m
Informations de base
Lieu d'origine: NINGBO, CHINE
Nom de marque: Suntech
Certification: ISO 9001
Numéro de modèle: LBR-250
Conditions de paiement et expédition
Détails d'emballage: Caisse en contreplaqué avec renfort en acier pour l'exportation
Délai de livraison: 3 à 7 jours ouvrables pour le stock, 15 à 25 jours pour les commandes groupées
Conditions de paiement: LC, T/T
Capacité d'approvisionnement: 2000 pièces par mois
Description de produit
Poteau d'égrenage en treillis en forme de A LBR-250 pour l'érection et le levage de tours
Le poteau d'égrenage en treillis en forme de A est un mât de levage modulaire pour l'érection et l'entretien des pylônes de transmission et des structures de sous-stations. Son cadre en treillis triangulaire répartit la charge sur une large base et les sections se boulonnent ensemble pour atteindre des hauteurs de travail de 8 m à 28 m. Dix-neuf modèles couvrent des sections de tubes carrés de 250 mm à 700 mm, avec les données de charge verticale et de facteur de sécurité répertoriées ci-dessous.
Conception et structure

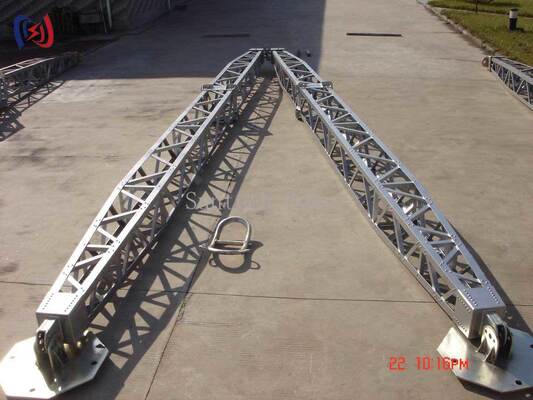

  • Conception de treillis en A :base large et répartition uniforme de la charge pour une assise stable.
  • Sections modulaires :longueurs de treillis emboîtables qui s’assemblent à la hauteur requise.

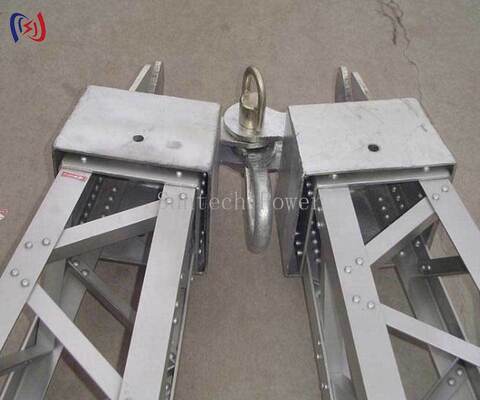

  • Joints en acier renforcé :connexions boulonnées en tête de mât et à la base.
  • Pièces principales en tube d'acier carré :Eléments principaux de 50x50mm à 80x80mm selon modèle.
  • Revêtement résistant à la corrosion :adapté à une utilisation en extérieur.
  • Composants remplaçables :inspection et entretien plus faciles.
Spécifications techniques
Numéro d'article.ModèlePortée (m)Section (mm)Partie principale (mm)Accessoire (mm)Charge verticale (KN)Poids (kg/m)
03361LBR-2508-13250x25050x50x425x25x372-2610,5x2
03371LBR-300A8-16300x30050x50x425x25x390-2610,5x2
03380LBR-300B8-16300x30050x50x530x30x3-11,0x2
03381LBR-3508-16350x35050x50x530x30x3120-3510,5x2
03391LBR-400A11-18400x40050x50x530x30x3147-3811,0x2
03401LBR-400B11-18400x40060x60x530x30x3-14,6x2
03411LBR-500A13-20500x50060x60x530x30x3162-8118x2
03415LBR-500B13-20500x50060x60x540x40x3-20x2
03421LBR-500C13-20500x50070x70x640x40x3256-12721x2
03425LBR-500D13-20500x50070x70x650x50x4-22x2
03431LBR-600A15-22600x60060x60x640x40x3171-9620x2
03435LBR-600B15-22600x60070x70x640x40x3-21x2
03441LBR-600C15-22600x60070x70x650x50x4275-15022x2
03445LBR-600D15-22600x60080x80x650x50x4-24x2
03611GBR-30010-15300x30050x50x530x30x375-3533x2
03612GBR-40012-18400x40056x56x530x30x3100-7543x2
03613GBR-50014-24500x50063x63x540x40x4185-12554x2
03614GBR-60016-26600x60070x70x640x40x4420-14563x2
03615GBR-70018-28700x70080x80x650x50x4600-23075x2
Contrôle qualité et tests
Les sections de treillis, les joints et les accessoires sont assemblés et vérifiés pour l'ajustement, la rectitude et l'intégrité des connexions avant l'emballage. Chaque lot est inspecté par rapport à sa taille de section et à sa plage de travail indiquées. Les produits sont fabriqués selon une gestion de la qualité certifiée ISO 9001 et un dossier d'inspection est fourni avec chaque expédition.
Applications typiques
  • Assemblage de la tour de transmission
  • Érection de la structure de la sous-station
  • Opérations de levage temporaires
  • Réparations d'urgence de la tour
Assemblage et utilisation
  • Préparation du terrain :niveler la zone de travail et vérifier les conditions du sol.
  • Assemblée:rejoignez les sections de treillis étiquetées et sécurisez toutes les connexions.
  • Opération:surveiller la charge et garder la zone de travail dégagée.
  • Démantèlement:inversez les étapes d'assemblage et stockez les composants dans un endroit sec.
Assistance en usine et assurance acheteur
  • Tarification directe par le fabricant sans majoration au niveau commercial
  • OEM et ODM disponibles avec des hauteurs, des sections et une marque personnalisées
  • Aide à la sélection du modèle (portée de 8 m à 28 m) en fonction de la hauteur et de la charge de la tour
  • Sections de treillis de rechange et accessoires disponibles
  • Garantie limitée de 12 mois
Indiquez-nous la hauteur de votre tour, votre plage de travail et votre charge, et nos ingénieurs confirmeront le bon modèle de poteau d'égrenage et un devis direct de l'usine dans un délai d'un jour ouvrable.
