Name: Pôle de gin en treillis modulaire avec revêtement résistant à la corrosion pour la construction d'une tour d'électricité de 8 à 18 m
Brand: Ningbo Suntech Power Machinery Tools Co.,Ltd.
SKU: LBNX-300A
Price: 285715.00 USD
Availability: InStock

traits Galerie Description de produit Demandez une citation

traits

Caractéristiques

Nom: Gin à grille suspendue à l'intérieur

Modèle: LBNX-300A / LBNX-300B

Numéro d'article.: 03131-03141

Gamme: 8-18m

section: 300x300 mm

Facteur de sécurité: 2.5

Poids: 10,5-11,0 kg/m

Garantie: 1 an

Mettre en évidence:

Pôle de gin en treillis modulaire

Piste de gin résistant à la corrosion

8 à 18 m de pinceau

Informations de base

Lieu d'origine: NINGBO, CHINE

Nom de marque: Suntech

Certification: ISO 9001

Numéro de modèle: LBNX-300A

Conditions de paiement et expédition

Détails d'emballage: Caisse en contreplaqué avec renfort en acier pour l'exportation

Délai de livraison: 3 à 7 jours ouvrables pour le stock, 15 à 25 jours pour les commandes groupées

Conditions de paiement: LC, T/T

Capacité d'approvisionnement: 2000 pièces par mois

Galerie

Pôle de gin en treillis modulaire avec revêtement résistant à la corrosion pour la construction d'une tour d'électricité de 8 à 18 m

Description de produit

Palan de mât en treillis à suspension intérieure LBNX-300A pour la construction de tours

Le palan de mât en treillis à suspension intérieure est un mât de levage modulaire pour la construction de tours de transmission d'énergie. Il est suspendu à l'intérieur du corps de la tour, ce qui maintient la zone de travail autour de la tour dégagée. Les sections en treillis se boulonnent pour atteindre des hauteurs de travail de 8 m à 18 m, et les données de charge verticale et de facteur de sécurité pour chaque modèle sont listées ci-dessous.

Conception et structure

Conception à suspension intérieure : le mât est maintenu à l'intérieur du corps de la tour, laissant la zone de travail environnante dégagée.

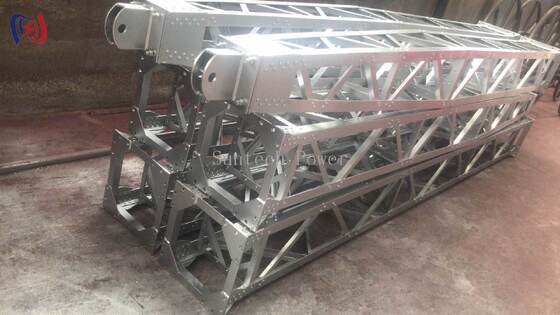

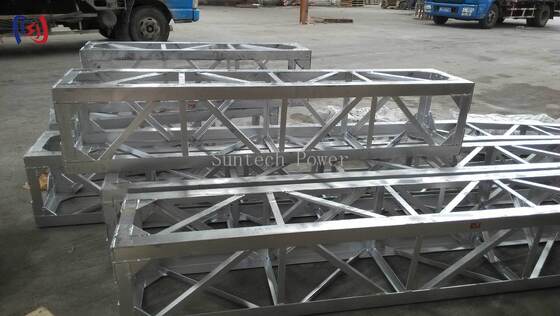

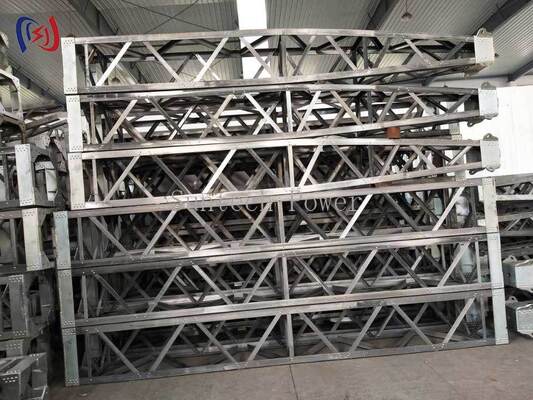

Sections modulaires en treillis : des longueurs emboîtables s'assemblent à la hauteur requise.

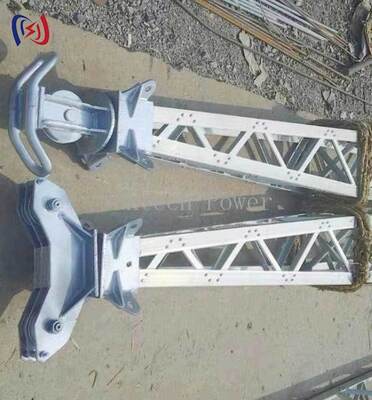

Joints en acier renforcé : connexions boulonnées à la tête et à la base du mât.
Pièces principales en tube d'acier carré : éléments principaux de 50x50 mm avec accessoires de 25x25 mm à 30x30 mm.
Revêtement résistant à la corrosion : adapté à une utilisation extérieure sur site.
Composants remplaçables : inspection et entretien plus faciles.

Spécifications techniques

Numéro d'article	Modèle	Plage (m)	Section (mm)	Pièce principale (mm)	Accessoire (mm)	Charge verticale (KN)	Facteur de sécurité	Poids (kg/m)
03131	LBNX-300A	8-16	300x300	50x50x4	25x25x3	13-38	2,5	10,5
03141	LBNX-300B	11-18	300x300	50x50x5	30x30x3	15-40	2,5	11,0

Contrôle qualité et tests

Les sections en treillis, les joints et les accessoires sont assemblés et vérifiés pour leur ajustement, leur rectitude et l'intégrité des connexions avant l'emballage. Chaque lot est inspecté par rapport à sa taille de section et à sa plage de travail déclarées. Les produits sont fabriqués sous un système de gestion de la qualité certifié ISO 9001, et un enregistrement d'inspection est fourni avec chaque expédition.

Applications typiques

Assemblage de tours de transmission
Montage de structures de sous-stations
Opérations de levage temporaires
Réparations d'urgence de tours

Assemblage et utilisation

Préparation du site : niveler la zone de travail et vérifier les conditions du sol.
Assemblage : joindre les sections en treillis étiquetées et sécuriser toutes les connexions.
Fonctionnement : surveiller la charge et maintenir la zone de travail dégagée.
Démontage : inverser les étapes d'assemblage et stocker les composants dans un endroit sec.

Support d'usine et assurance acheteur

Prix directs du fabricant sans majoration des intermédiaires
OEM et ODM disponibles avec hauteurs, sections et image de marque personnalisés
Support de sélection de modèle (plage de 8 m à 18 m) basé sur la hauteur de la tour et la charge
Sections en treillis et accessoires de rechange disponibles
Garantie limitée de 12 mois

Indiquez-nous la hauteur de votre tour, la plage de travail et la charge, et nos ingénieurs confirmeront le bon modèle de palan et un devis direct d'usine dans un délai d'un jour ouvrable.
